Elevadores de canecas e transportes horizontais

Seg, 10 de agosto de 2020 às 09:28

SEGURANÇA PARA ELEVADORES DE CANECAS E TRANSPORTADORES HORIZONTAIS
Você sabia que existe uma norma que estabelece os sensores de segurança para elevadores de canecas e transportadores horizontais?


Seus equipamentos estão seguros e protegidos conforme a norma?

Esta norma existe, foi atualizada e está vigente desde de 31 de Outubro de 2018.
NPT 027 – UNIDADES DE ARMAZENAMENTO E/ BENEFICIAMENTO DE PRODUTOS AGRÍCOLAS E INSUMOS

1 OBJETIVO
Estabelecer as medidas de segurança para a proteção contra incêndios e explosão em unidades de
armazenamento e/ou beneficiamento de produtos agrícolas e insumos, atendendo ao previsto no Código de Segurança Contra Incêndio e Pânico do Corpo de Bombeiros da Polícia Militar do Paraná.

2 APLICAÇÃO
Esta Norma de Procedimento Técnico (NPT) aplica-se a toda estrutura de recebimento, beneficiamento e armazenagem de produtos agrícolas e seus derivados, entre eles: sementes oleaginosas, sementes
agrícolas, legumes, açúcar, farinhas, insumos, entre outros produtos.


NPT 027 – UNIDADES DE ARMAZENAMENTO E BENEFICIAMENTO DE PRODUTOS AGRÍCOLAS E INSUMOS – Parte 2 - Grãos


6.4 Sistema de Detecção e Alarme

6.4.5 Os transportadores verticais e horizontais deverão ser dotados de sensores de temperatura nos mancais das polias que movimentam o sistema. Também devem ser instalados sensores automáticos de movimento, que desligam automaticamente os motores ao ser detectado o escorregamento da correia ou corrente.

“As explosões em unidades armazenadoras geralmente possuem por material explosivo a mistura das substâncias: ar atmosférico e partículas sólidas em suspensão, respectivamente. As partículas originam-se das impurezas que acompanham a massa de grãos ou do esfacelamento dos grãos. A detonação dessa mistura será processada caso em algum local ocorra a temperatura do ponto de detonação, o que pode ser causado por uma fonte de ignição do tipo: acúmulo de cargas eletrostáticas, curtos circuitos, descargas atmosféricas, atrito de componentes metálicos e descuidos quando do uso de aparelhos de soldagem”. (SILVA, 1999)


Estudos comprovam que o uso de canecas plásticas em substituição as tradicionais canecas metálicas em elevadores ou aplicação de  produtos antiestáticos  nas canecas metálicas reduzem o risco de faíscamento devido ao atrito entre a calha e as canecas.
Mas apesar de minimizar os riscos não garantem 100% os riscos de uma explosão, deformação e perigos de lesões que podem acusar aos operadores. Um equipamento parado é custo de manutenção e prejuízo certo para sua produção.



A UNI tem a solução que pode atender a NPT 027.

- Fazemos visita técnica em sua unidade para determinar a melhor solução para sua aplicação
- Corpo técnico especializado na área de projetos elétricos e mecânicos industriais

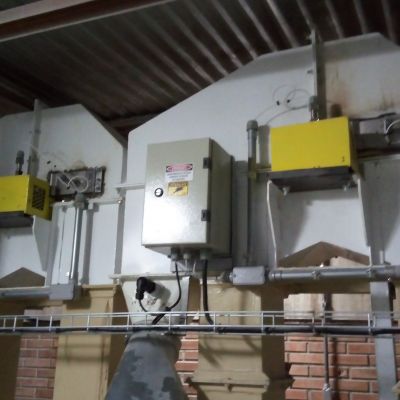

- Montagem eletromecânica de sensores de segurança em elevadores de canecas e transportadores horizontais
- Solução integrada a seu sistema de automação (PLC, IHM e Supervisório) via rede industrial (MODBUS, PROFIBUS, PROFINET, ETHERNET IP) para desligamento do equipamento em caso de alarmes.
- Solução integrada a seu painel elétrico via contato livre de tensão para desligamento do equipamento em caso de alarmes

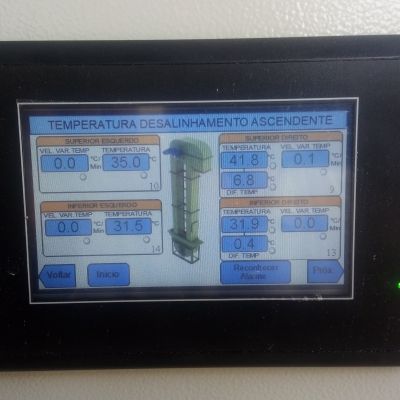

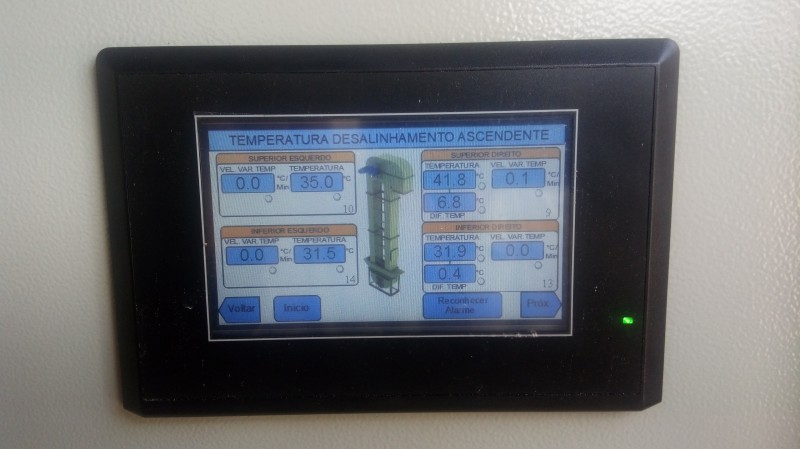

- Visualização em tempo real dos valores de temperatura e velocidade de seu equipamento
- Valores de alarmes totalmente parametrizáveis
- Alarme e desligamento em tempo real
- Histórico com registro de alarmes (data / hora)

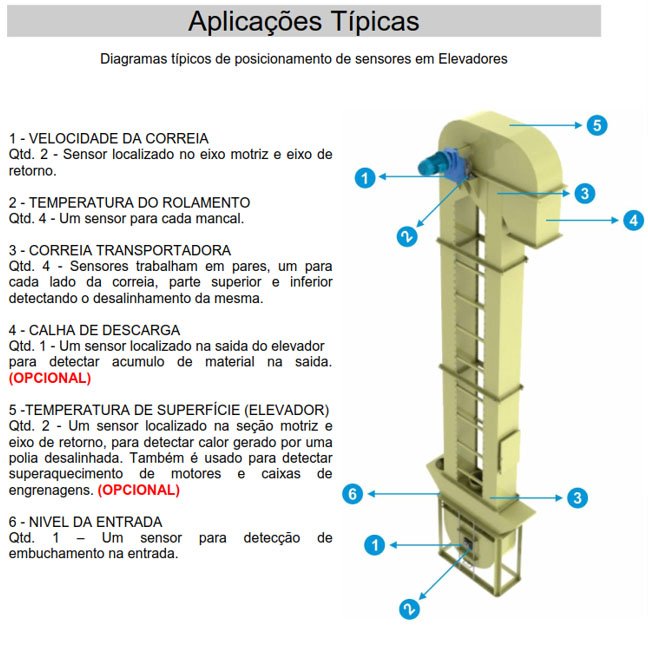

Elevadores:

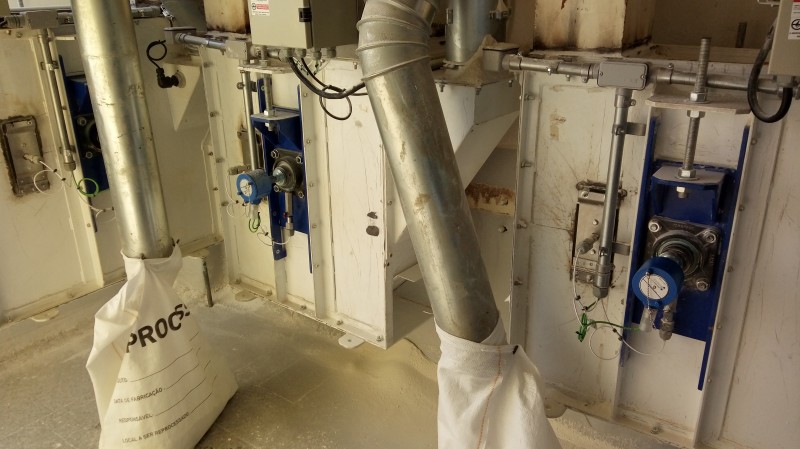

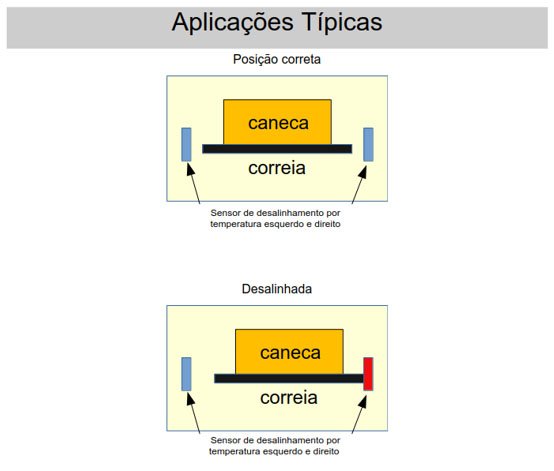

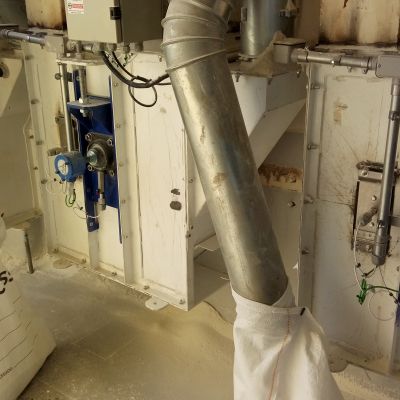

Sensor de desalinhamento superior (direito / esquerdo) – PT100
Sensor de desalinhamento inferior (direito / esquerdo) – PT100
Sensor de temperatura do mancal superior (direito / esquerdo) – PT100
Sensor de temperatura do mancal inferior (direito / esquerdo) – PT100
Sensor de entupimento superior (Cabeça) – Sensor capacitivo
Sensor de entupimento inferior (Pé) – Sensor capacitivo
Sensor de velocidade – Sensor indutivo

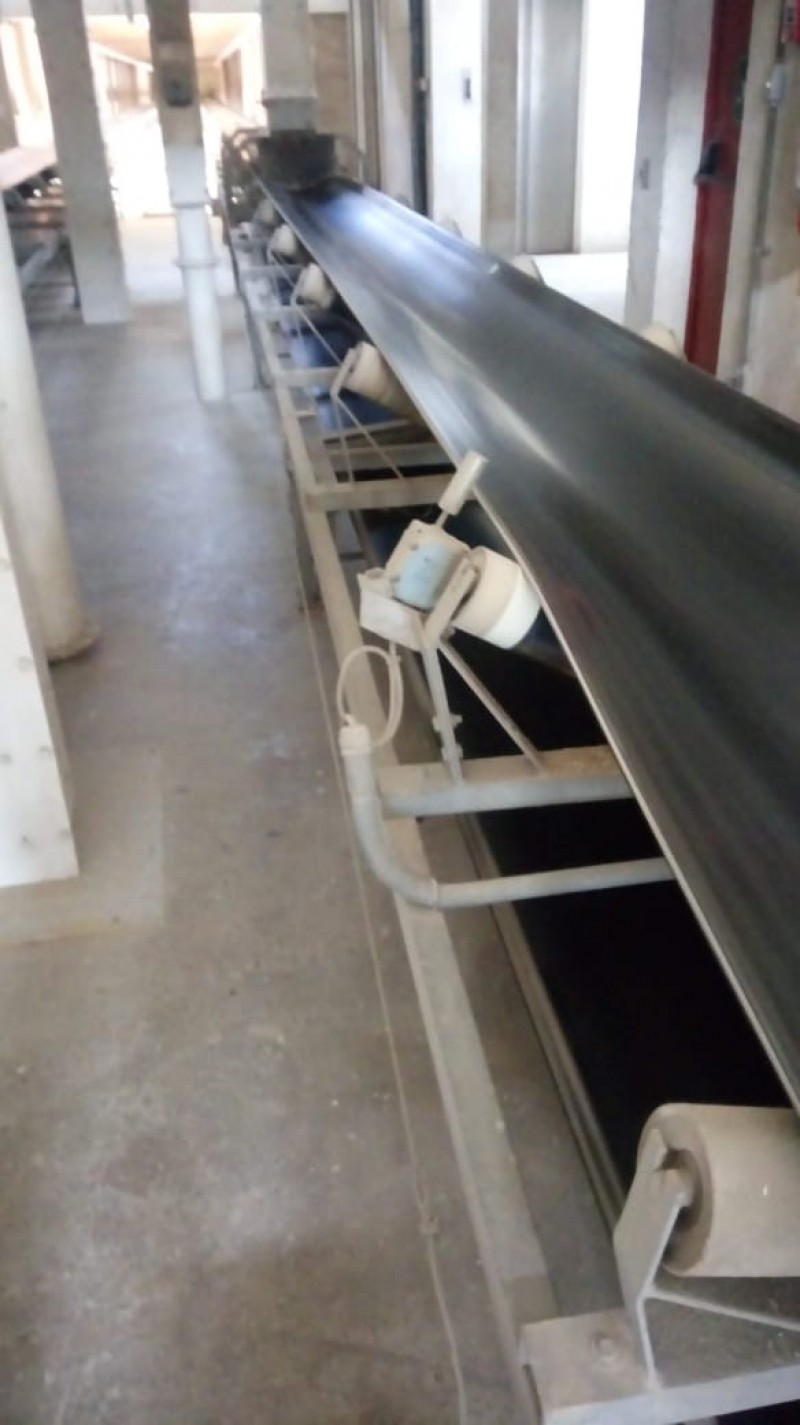

Transportadores Horizontais

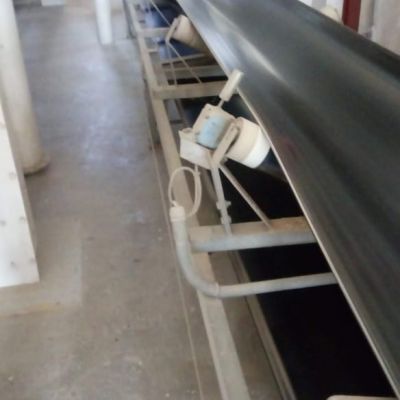

Sensor de desalinhamento (direito / esquerdo) - Haste
Sensor de temperatura do mancal (direito / esquerdo) – PT100
Sensor de entupimento – Sensor capacitivo
Sensor de velocidade – Sensor indutivo
Chave de segurança – Cabo de aço

Benefícios da solução UNI para sua fábrica
- Menor tempo de parada do equipamento
- Parametrização fácil e segura dos valores de alarmes
- Melhor planejamento de manutenção e redução de custos em peças de reposição
- Segurança e proteção para seu equipamento, evitando prejuízos materiais
- Treinamento in loco para sua equipe de manutenção
- Desligamento com segurança de seu equipamento
